Node Ethernet Dmx



 GitHub d'origine ArtGateOne

Message ArtGateOne 23/08/2023

" My ArtGateOne project has been updated - now it should work correctly on Chrome and Firefox. Some EEPROM save settings have also been changed. "

Interface Ethernet universelle vers DMX :

C'est un simple nœud artnet basé sur un Arduino Uno équipé d'un Bouclier Ethernet avec W5100/W5500 avec un Affichage OLED 128x32 I2C plus un module avec max485 (voir DMX input/output).

Pour le câblage du shield, rien de plus simple, il suffit de l'emboiter sur la carte Arduino.

Pour l'entrée DMX, vous pouvez utiliser un breadboard spécial Arduino uno. Comme ci-dessous.

Si vous mettez le montage dans un boitier (ce qui me semble logique). Je vous conseille de rajouter un bouton reset accessible.

Un bouton poussoir normalement ouvert câblé sur la pin Rst (reset) et le Gnd.

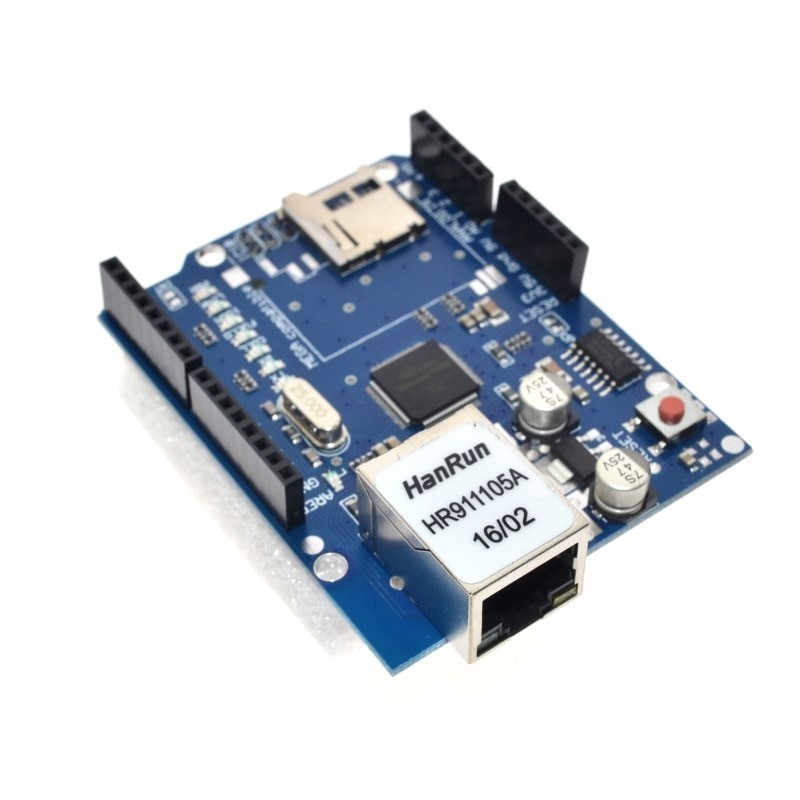

 Bouclier Ethernet avec W5100

Peut-être utilisé avec n'importe quel logiciel de console ou de DMX compatible Art-Net

Sélection de l'univers par navigateur web

(La configuration Web ne fonctionne pas sur Firefox — utiliser Edge, Chrome, Opera ...) bug réparé depuis le 23/08/2023 voir message en haut de page



 Câblage affichage OLED I2C



 Vcc = 5v

Gnd = Gnd

Scl = A5

Sda = A4

---

 Module MAX485   (voir DMX input/output)

Câblage des pins du max 485

pin 1 : RO  = nc                                     pin 5 : Gnd                            broche 1 xlr   = Gnd

pin 2 : RE  = 5v                                      pin 6 : A                                broche 3 xlr  = A

pin 3 : DE  = 5v                                      pin 7 : B                                broche 2 xlr  = B

pin 4 :  DI - TX (D1 PIN)                        pin 8 : Vcc (5v)



Pour la configuration, utiliser un navigateur web : entrer nonode IP (défaut 2.0.0.10)



En raison de la quantité limitée de mémoire Arduino. Le programme ne reconnaît que des images complètes d'Art DMX contenant 512 canaux et des paquets Art Pool.

v1.4.6 Mise à jour du cadre de délai ArtPoll pour le module d'application du protocole Art-Net 4 V1.4 Révision du document 1.4dh 19/7/2023 Modifications du stockage de la configuration DHCP et de la configuration statique Changement de numéro de mémoire lors du premier démarrage Changement de favicon.



---

"Art-NetTM conçu par et Copyright Artistic Licence Engineering Ltd"

---
